Механизм Уатта или параллелограмм Уатта — это часть задней подвески автомобиля. Применяется для ограничения движения оси автомобиля в поперечном направлении относительно кузова или рамы, но при этом позволяющий двигаться ей в вертикальном направлении.
Механизм Уатта позволяет задней оси двигаться вертикально, без смещения в сторону.
-Что из себя представляет механизм Уатта. Это две горизонтальные тяги одинаковой длины, закреплённые одним концом к кузову или раме автомобиля. Вторые концы их закрепляются на короткое вертикальное звено, коромысло. Центр коромысла — это та точка, которая будет двигаться практически вертикально. Именно этой точкой механизм закрепляется к центру оси автомобиля. Для обеспечения свободного вращения на центральной оси коромысла устанавливается подшипник.
-Все это здорово, но зачем такие ухищрения спросите вы? Ведь на Жигулях уже стоит тяга Панара как бы решающая подобные задачи.
Да безусловно тяга Панара — это прекрасное недорогое решение. Мост закреплён. Работа подвески перекрывает потребности 90% пользователей.
Но имеет значительный недостаток, а именно мост, на котором она установлена, будет двигаться относительно кузова по дуге, радиус которой равен длине тяги Панара. Поэтому при её использовании произвольное перемещение моста в поперечном направлении под воздействием дорожных неровностей заменяется на меньшее, но ощутимое поперечное перемещение при рабочих ходах подвески, обусловленное самой тягой Панара.

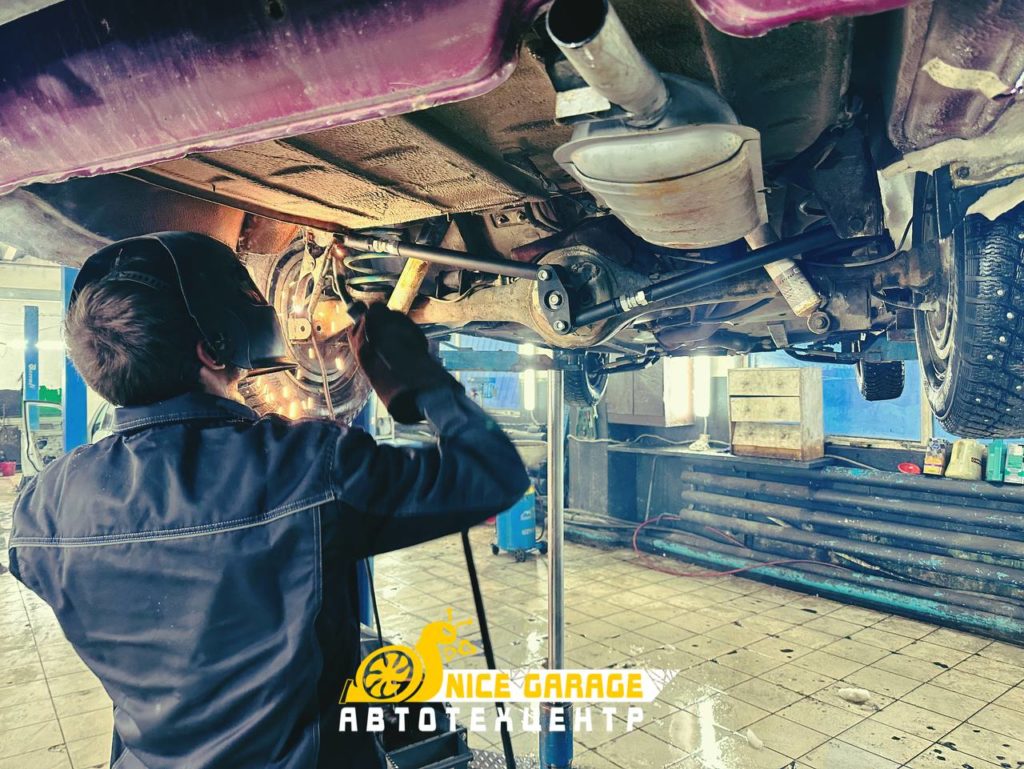

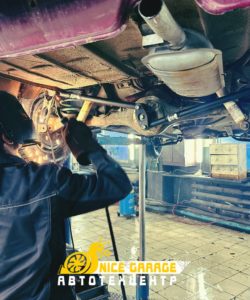

Постройка гоночного автомобиля — это отчасти удаление компромиссов «решение проблемы за как можно меньшие деньги» и переход к более правильным с точки зрения работы подвески решениям. Именно таким решением является замена тяги Панара на механизм Уатта.
